IDE 3

Masih lupa akan tanaman kesayangan

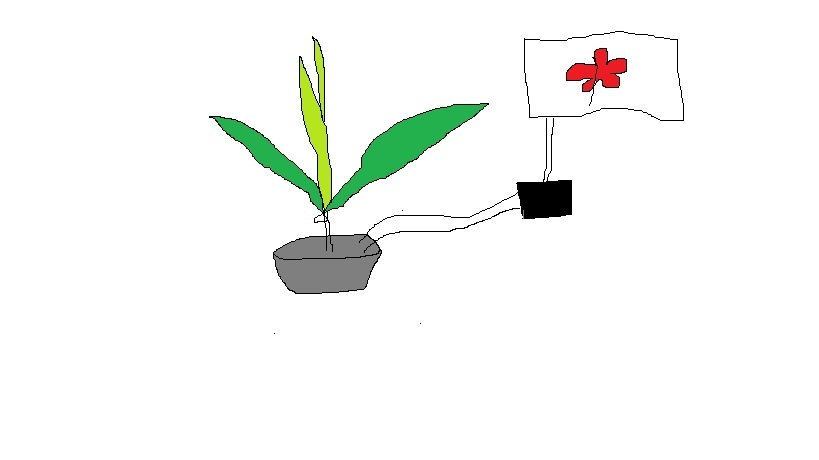

Mungkin kita terlalu sibuk sampai lupa dirumah ada tanaman kesayangan yg butuh perawatan terutama penyiraman air pada tanaman. Supaya tidak lupa maka dipasanglah sensor kelembaban/ sensor air. Jika tanah di tanaman kering maka tampilan di layar frame bunganya berguguran seiring tingkat kekeringan tanah, bila tingkat kelembaban memenuhi maka akan tumbuh bunga bunga yg semakin banyak.

Sensor dibangun hanya menggunakan kabel yang ditanam dalam pot, bila kelembaban memenuhi maka nilai hambatan akan menurun, demikian pula sebaliknya bila terjadi tanah yg kering maka hambatan meninggi. Perubahan hambatan ini dapat diolah oleh sebuah mikrocontroler untuk menampilkan gambar bunga yg berguguran maupun menamah bunga.

penulis : L. Adik Tri Sulistiono (11 1313 006)

Sayang air

Dalam rumah tanggga biasanya terdapat tandon air, untuk mengisinya diperlukan pompa air. Kelemahannya bila tidak terkontrol maka tandon air tersebut bisa kehabisan air atau malah bisa berlebih sampai air terbuang secara percuma. Maka dibutuhkan suatu alat yang dapat membangun keperluan tersebut dengan biaya murah. Rancangan ini dikatakan murah karena komponen semua dapat dicari dengan mudah di pasaran dan tidak begitu mahal dibanding produk branded yang ada di pasaran . Sensor yang dipakai hanya tiga buah kabel yang terpasang bertingkat sejumlah 3 buah. Pengolah sinyal dipakai 2 buah transistor murah jenis PNP dan NPN yang dicatu dengan 2 buah tegangan DC dari sebuah transformator yang disusun sedemikian rupa sehingga mempunyai tegangan terpisah 2 buah. Sebagai keluaran dipakai sebuah relay 12V 1 buah.

Dengan rangkaian diatas tandon air akan segera terisi setelah rangkaian dirakit dengan pompa air dengan rangkaian seri memakai output NC, setelah level air menyentuh L3 maka rangkaian akan memutus aliran listrik pompa air sehingga air tidak akan meluber, demikian pada pemakaian pompa air hanya akan mengisi lagi bila air telah berada dibawah L2 dan pompa akan berhenti pada saat menyentuh L3 kembali dan seterusnya.
Rangkaian juga akan bekerja menguras/mengosongkan tampungan air bila memakai output NO, pompa akan bekerja bila level air menyentuh L3 dan berhenti setelah meninggalkan L2.
Pada pemakaian sesungguhnya output digunakan untuk menyambung/memutus tegangan kontaktor yang digunakan sebagai saklar untuk pompa listrik.

penulis : L. Adik Tri Sulistiono (11 1313 006)
